悬挑梁预埋体系-梁侧悬挑承力架的组成

新型悬挑脚手架的悬挑梁，预埋安装在结构梁的梁侧，优点见下：

（1）不需穿墙安装，不会损坏混凝土墙、梁、板等结构，有效杜绝外墙渗水漏水现象，能有效保证主体结构的施工质量。

（2）室内没有型钢梁妨碍建筑垃圾清理及施工人员行走，各种施工工序可交叉进行，施工现场简洁、美观。

（3）与传统做法的悬挑型钢梁对比，既节省型钢及 U 型预埋件，同时又节省了拆除传统型钢和预埋件后所需的切割、补砌筑等环节的费用和工时。

下面介绍新型花篮式可调节拉杆悬挑脚手架的预埋体系。

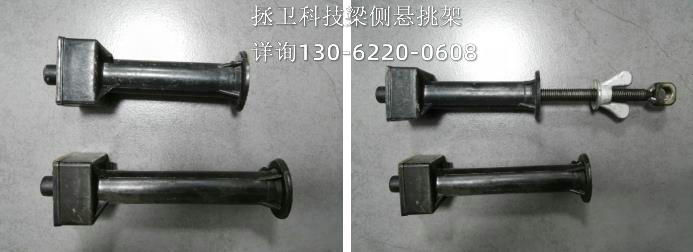

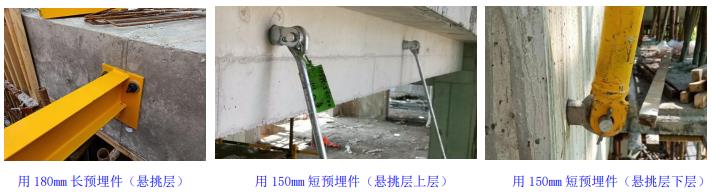

1：预埋件：按长度分两种型号：长 180mm 的用于预埋在悬挑梁上；短 150mm 的用于预埋在上拉杆及下撑杆处。

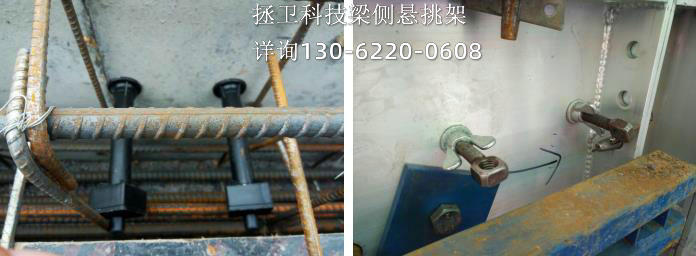

2：安装螺杆：本工艺配套专用的“临时固定螺杆”，用于确保混凝土浇筑过程中预埋件不会产生偏位。安装螺杆可重复使用，每栋楼仅配一挑数量周转。

注：（1）：预埋件安装时，需确保预埋件与模板接触面的无缝隙紧贴，防止砼浇捣时，混凝土浆水渗入 到预埋件的管内部。

       （2）：预埋件安装完毕后，砼浇捣时，严禁振动棒直接与预埋件接触，以确保预埋件不被 损坏或发生偏移。

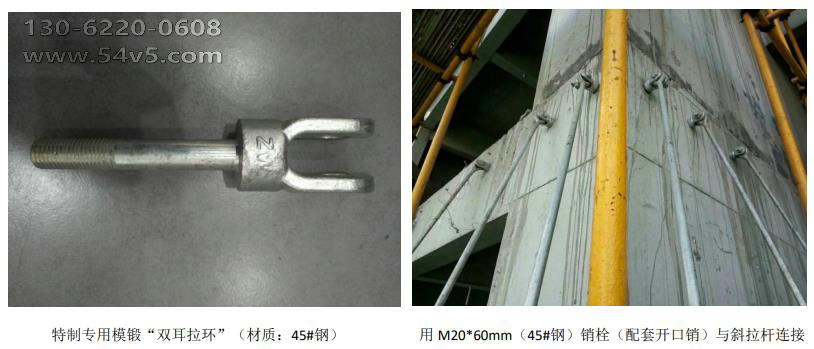

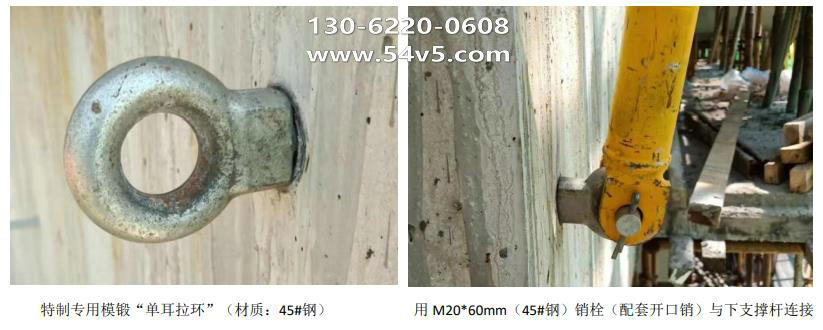

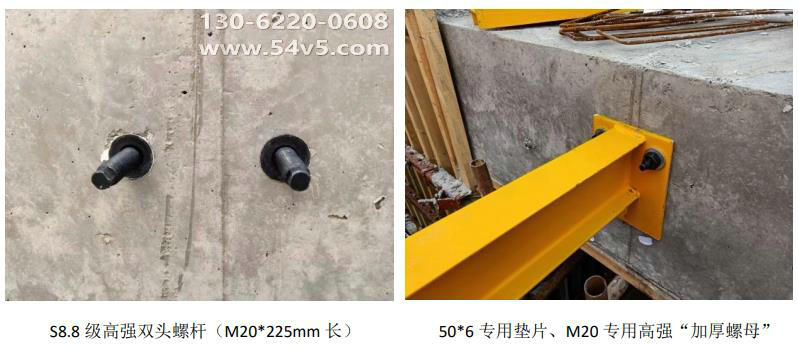

3：与预埋件连接的构件：双头螺杆、双耳拉环、单耳拉环

悬挑承力梁预埋体系的预埋注意事项及操作方法，公司将派员专门指导安装。
